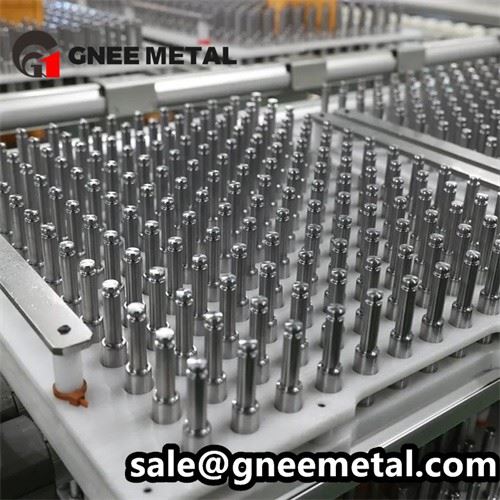

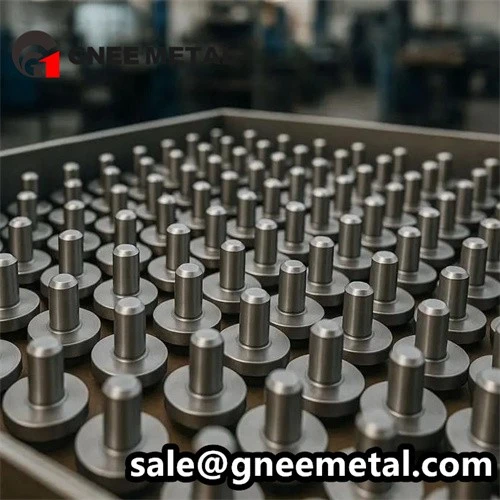

Pasadores mecanizados CNC
Materiales de pasador con grados exactos: acero 4140/4340/52100, acero inoxidable 316L y 17-4 PH, aluminio 6061-T6, latón C36000, titanio de grado 5
Torneado CNC, rectificado sin centros, fresado, laminado de roscas y tratamiento térmico
±0,005 mm en diámetros; clases de ajuste de prensa, transición y espacio libre disponibles
Cromo duro, níquel químico, pasivación y acabados esmerilados-sin centros
Fabricamos a medidaPasadores mecanizados por CNCa partir de dibujos del cliente y archivos CAD, incluidospasadores de clavija, pasadores de horquilla, pasadores de pivote, pasadores de ubicación, pasadores guía, pasadores cónicos, pasadores ranurados, pasadores y pernos roscados, cuerpos de pasadores de bloqueo de bola-, pasadores expulsores y centrales, pasadores de alineación y bisagra. Nuestras capacidades de torneado CNC, rectificado sin centros, fresado, laminado de roscas y tratamiento térmico-admiten pasadores de tolerancia-estricta para plantillas y accesorios, herramientas, maquinaria, válvulas, bombas, automoción, marina y automatización.
Un pasador ubica, alinea, gira, transmite carga o retiene componentes - para quediámetro, clase de ajuste, rectitud, redondez, chaflanes, agujeros transversales y acabado superficialson las características que deciden si funciona. Mecanizamos pasadores deAcero al carbono y aleado (1045, 1144, 4140, 4340, 52100, 8620), acero inoxidable (303, 304, 316L, 17-4 PH), aluminio (6061-T6, 7075-T6), latón y bronce (C36000, C46400, C93700), cobre. (C10100, C11000, C17200) y titanio (Grado 2, Grado 5), con tratamiento térmico, enchapado y rectificado especificado en el plano. Las piezas se fabrican según dimensiones, tolerancias, materiales y requisitos de acabado específicos, y los certificados de materiales están disponibles previa solicitud.
Tipos de pasadores mecanizados por CNC que fabricamos
Mecanizamos una amplia gama de tipos de pasadores. A continuación se muestran los más comunes; Si su dibujo muestra una configuración diferente, envíelo para revisión.
Pasadores
Pasadores rectos y cónicos de precisión para ubicación y alineación, con diámetros rectificados o torneados para adaptarse a la clase.
Materiales:52100 · 4140 · 8620 · 303 · 17-4 PH
Pasadores de horquilla y pivote
Pasadores con orificios transversales para chavetas o pasadores de retención, utilizados en juntas de horquilla, varillajes y pivotes.
Materiales:4140 · 316L · 17-4 PH · C36000 · Titanio grado 5
Pines de localización
Pasadores de ubicación de accesorios y herramientas con diámetros controlados, chaflanes y bases montadas a presión o atornilladas.
Materiales:52100 · 4140 · 17-4 PH · 303 · 6061-T6
Pasadores guía
Pasadores guía y guía para troqueles, moldes y correderas lineales, con diámetros templados y rectificados.
Materiales:52100 · 4140 · 8620 · 17-4 PH
Pasadores cónicos
Pasadores cónicos (p. ej., . 1: cono 50) para el conjunto de bloqueo automático y la conexión del eje-al-buje.
Materiales: 1045 · 4140 · 316L · C36000
Pasadores ranurados
Pasadores con ranuras longitudinales que se bloquean en el orificio con un ajuste a presión, para una retención sencilla.
Materiales:1045 · 4140 · 303 · 17-4 PH
Pasadores y pernos roscados
Pasadores con extremos roscados, pernos de rosca-completa y pasadores roscados escalonados para aplicaciones ajustables y retenidas.
Materiales:4140 · 4340 · 316L · 17-4 PH · 6061-T6
Bola-Cuerpos de pasador de bloqueo
Cuerpos mecanizados para pasadores de bloqueo de bola-de liberación rápida-, con características precisas de orificio y ranura para componentes de retención ensamblados.
Materiales:303 · 304 · 316L · 17-4 PH · 4140
Pines eyectores y centrales
Pasadores eyectores y centrales para moldes de inyección y herramientas de fundición-, con diámetros controlados y superficies endurecidas-resistentes al desgaste.
Materiales:52100 · 4140 · 8620 · H13-acero para trabajo en caliente tipo
Pasadores de alineación y acoplamiento
Pasadores de alineación y acoplamiento para montaje guiado, acoplamiento rápido y posicionamiento de paneles.
Materiales:17-4 PH · 4140 · 316L · 6061-T6
Pasadores de bisagra
Pasadores de bisagra y pivote para puertas, tapas y varillajes, con extremos avellanados o bridados y elementos de retención.
Materiales: 4140 · 316L · C36000 · 6061-T6
Pasadores de instrumentos y precisión
Pequeños pines de precisión para instrumentos, sensores y mecanismos, con diámetros de micras y finos acabados.
Materiales:17-4 PH · 316L · 52100 · C17200 · C36000
¿Tienes un pin personalizado? Envía tu dibujo
Procesos de mecanizado CNC para pasadores
Torneado CNC
Lo mejor para:Diámetros · conos · chaflanes · escalones · radios
El proceso principal para la mayoría de los pines; controla el diámetro exterior, la longitud, la conicidad y las características finales.
Rectificado sin centros
Lo mejor para:Precisión OD · pasadores · pasadores guía
Mantiene diámetros ajustados (clases h6/m6) con acabados finos en toda la longitud del pasador.
Fresado CNC
Lo mejor para:Orificios cruzados · caras planas · ranuras · ranuras · extremos hexagonales
Para características fresadas en cuerpos y cabezas de pasadores.
Laminado y corte de hilo
Lo mejor para:Pasadores roscados · pernos · tornillos de hombro
Roscas métricas y UNC/UNF; enrollar mejora la resistencia del hilo.
Rectificado cilíndrico y OD
Lo mejor para:Pasadores endurecidos · rodamientos-diámetros de grado · conos
Alcanza Ra 0,1–0,4 μm y diámetros precisos en pasadores endurecidos.
Pulido y desbarbado
Lo mejor para:Bordes biselados · superficies deslizantes · pasadores cosméticos
Elimina rebabas y bordes afilados; Acabados pulidos para correderas y pasadores de instrumentos.
Materiales de pasadores CNC
Para los pasadores, la selección del material depende decarga, ajuste, desgaste, corrosión, temperatura y si el pasador está endurecido. Mecanizamos pasadores de los materiales metálicos que se enumeran a continuación: - aluminio, latón y cobre, acero inoxidable, acero al carbono y aleado, y titanio.
| Material | Grados comunes | Aplicaciones típicas de pines | Ventajas clave |
|---|---|---|---|
| Acero al carbono y aleado | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · Tipo H13 | Pasadores, pasadores guía, pasadores de horquilla, pasadores expulsores, pasadores de localización | Alta resistencia y templabilidad; Los tipos 52100 y H13 son estándar para pasadores de herramientas endurecidos. |
| Acero inoxidable | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Pasadores de horquilla, pasadores de bisagra, pasadores marinos y alimentarios, cuerpos de cerradura de bola-, pasadores de instrumentos | Resistencia a la corrosión e higiene; 17-4 PH añade alta resistencia; 303 máquinas libremente |
| Aluminio | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Pasadores de localización ligeros, pasadores de robot y automatización, pasadores de alineación | Peso reducido, anodizable, fácil de mecanizar; 7075-T6 ofrece la mayor resistencia del aluminio |
| Latón y Bronce | C36000 latón de mecanización libre- · C46400 latón naval · C93700 bronce | Pasadores de bisagra, pasadores de instrumentos, pivotes no-magnéticos, pasadores-resistentes a la corrosión | Excelente maquinabilidad, resistencia a la corrosión y propiedades no-magnéticas |
| Cobre | C10100 (OFHC) · Cobre electrolítico C11000 · Cobre berilio C17200 | Pines conductores, pines de sensores y contactos, pines de electrodos | Alta conductividad eléctrica y térmica; C17200 añade alta resistencia y propiedades elásticas |
| Titanio | Grado 2 (CP) · Grado 5 (Ti-6Al-4V) | Pines marinos y químicos, pines médicos, pines livianos de alta-resistencia | Excelente resistencia a la corrosión, alta resistencia-al-peso, no-magnético |
Ajustes de pines y clases de ajuste
La mayoría de los pasadores funcionan mediante un ajuste controlado en un orificio - ajuste a presión para retención permanente, ajuste de transición para aplicaciones de ubicación o ajuste con espacio libre para deslizamiento y giro. Mecanizamos diámetros de pasadores según las clases de ajuste ISO según lo especificado en el dibujo.
| Clase en forma | Ajuste ISO (típico) | Aplicaciones típicas de pines | Característica |
|---|---|---|---|
| Ajuste a presión | m6 · n6 · p6 | Pasadores, pasadores de posicionamiento, pasadores expulsores | Pasador sostenido firmemente en el agujero; Requiere prensado o montaje térmico. |
| Ajuste de transición | h6 · h7 · k6 | Pasadores de fijación, pasadores de alineación | Interferencia ligera en el espacio libre de luces; Ubicación precisa con fuerza moderada. |
| Ajuste de liquidación | g6 · f7 · e8 | Pasadores de horquilla, pasadores de pivote, pasadores de bisagra | Espacio libre deslizante o pivotante; espacio controlado para la rotación |
Funciones críticas que controlamos
Diámetro y ajuste- controló el OD a la clase de ajuste ISO requerida en toda la longitud del pasador.
Rectitud y redondez- se mantuvo apretado con pasadores largos y de precisión para evitar que se atasquen en el agujero.
Chaflanes y radios- chaflanes finales, conos y radios de esquina por dibujo para facilitar la inserción y el asentamiento.
Agujeros cruzados y ranuras- posición y tamaño precisos para pasadores de chaveta, pasadores de retención y funciones de bloqueo.
Trapos- roscas métricas, UNC/UNF y especiales con diámetro de paso controlado en pasadores y espárragos roscados.
Acabado superficial- superficies deslizantes rectificadas o pulidas con rugosidad controlada.
Tratamiento térmico para pasadores CNC
Los pasadores endurecidos son comunes en aplicaciones de herramientas y desgaste. El tratamiento térmico se especifica en el dibujo y se aplica antes del pulido final de los diámetros críticos.
| Tratamiento térmico | Grados aplicables | Piezas típicas de pasador | Beneficio |
|---|---|---|---|
| Mediante endurecimiento y revenido | 52100 · 4140 · 4340 · Tipo H13 | Pasadores, pasadores guía, pasadores expulsores | Dureza uniforme y resistencia al desgaste en toda la sección. |
| Carburación | 8620 · 5120 · 20CrMnTi | Pasadores, pasadores de horquilla, pasadores de posicionamiento | Alta dureza superficial (58–62 HRC) con núcleo resistente |
| Nitruración / Nitruración de Gas | 38CrMoAlA · 4140 | Guía de precisión y pasadores de instrumentos. | Alta dureza superficial con baja distorsión |
| Endurecimiento por inducción | 1045 · 4140 · 4340 | Pasadores de horquilla, pasadores de bisagra, superficies de desgaste | Superficie dura y resistente al desgaste-con núcleo resistente |
| Solución + Envejecimiento | 17-4 PH · 7075-T6 | Pasadores de alta resistencia-de aluminio y acero inoxidable | Alta resistencia con resistencia a la corrosión. |
| Alivio del estrés | Todos los grados de acero | Pasadores de precisión antes de rectificar | Mejora la estabilidad dimensional |
Tolerancias y especificaciones de mecanizado de pasadores
El rendimiento del pasador depende de un control estricto del diámetro, la rectitud y el ajuste. Las características siguientes se ajustan al dibujo y se ajustan más a pedido.
| Especificación | Capacidad típica | Aplicaciones típicas de pines |
|---|---|---|
| Diámetro (DE) | ±0,01 mm (precisión de ±0,005 mm; rectificado sin centros-para adaptarse a la clase) | Pasadores, pasadores de posicionamiento, pasadores guía, diámetros de rodamientos |
| Longitud | ±0,02–0,05 mm | Longitud total del pasador, posiciones de los hombros |
| Rectitud | Hasta 0,01 mm/100 mm | Pasadores largos, pasadores guía |
| Redondez / Cilindricidad | Hasta 0,002–0,005 mm | Diámetros de pasador de grado de rodamiento- |
| Cono (pasadores cónicos) | ±0,01 mm por 100 mm en forma cónica | Pasadores cónicos, pasadores auto-de bloqueo |
| Chaflán y radio | ±0,05–0,1 mm | Chaflanes finales, radios de esquina |
| Posición y tamaño del orificio transversal | ±0,05–0,1 mm | Pasadores de horquilla, orificios de retención, orificios de chaveta |
| Concentricidad (hilo al cuerpo) | Hasta 0,01–0,02 mm | Pasadores y espárragos roscados |
| Rugosidad de la superficie | Ra estándar de 0,4 a 1,6 μm; Ra 0,1–0,4 μm molido; Ra 0,05–0,2 μm pulido | Superficies de deslizamiento, diámetros de cojinetes, pasadores de instrumentos. |
| Tolerancia del hilo | ISO 6g/6H o por dibujo | Roscas métricas, UNC/UNF y especiales. |
Acabados de superficie para pasadores CNC
El acabado superficial protege los diámetros de los pasadores contra el desgaste y la corrosión y cumple con los requisitos funcionales y visuales de la aplicación.
| Acabado superficial | Materiales aplicables | Piezas típicas de pasador | Beneficio principal |
|---|---|---|---|
| Cromado duro | 1045 · 4140 · 4340 | Pasadores guía, pasadores expulsores, pasadores de horquilla | Superficie dura,{0}}resistente al desgaste y a la corrosión- |
| Niquelado no electrolítico | 4140 · 1045 · Acero · Aluminio | Pasadores de localización, pasadores de instrumentos, pasadores de bomba | Protección uniforme contra el desgaste y la corrosión con baja acumulación |
| Óxido negro | 1045 · 4140 · 4340 | Pasadores de acero-de uso general | Protección económica contra la corrosión con baja acumulación |
| Galvanizado | Acero carbono | Pasadores-de uso general y pasadores de horquilla | Protección económica contra la corrosión |
| Pasivación | 303 · 304 · 316L · 17-4PH | Horquilla, bisagra y pasadores marinos de acero inoxidable | Elimina el hierro libre, mejora la resistencia a la corrosión. |
| electropulido | 316L · 304 | Pines alimentarios, médicos y marinos. | Superficie lisa y limpia; mejora la resistencia a la corrosión |
| Anodizado (Tipo II / Duro III) | 6061-T6 · 7075-T6 | Pasadores de localización y alineación de aluminio. | Resistencia al desgaste y a la corrosión; aislamiento |
| Acabado rectificado/pulido. | Todo acero · Inoxidable · Titanio | Pasadores, pasadores guía, superficies deslizantes | Ra 0,1–0,4 μm molido; Ra 0,05–0,2 μm pulido |
Control de calidad de pines
Inspeccionamos diámetros, ajustes, rectitud, orificios transversales, roscas y requisitos de superficie durante toda la producción para garantizar que los pasadores cumplan con el dibujo. Para proyectos documentados, podemos proporcionar certificados de materiales y registros de inspección para respaldar su inspección entrante.
| Artículo de inspección | Equipo / Método | Piezas típicas de pasador |
|---|---|---|
| Diámetro del pasador | Micrómetro · CMM · Pasa/No-Pasa calibre anular | Pasadores guía, pasadores posicionadores, diámetros de rodamientos |
| Longitud | Micrómetro · CMM | Longitud total del pasador, posiciones de los hombros |
| Rectitud | Indicador de cuadrante · CMM | Pasadores largos, pasadores guía |
| Redondez / Cilindricidad | Probador de redondez / CMM | Diámetros de pasador de grado de rodamiento- |
| Afilar | Barra sinusoidal / CMM | Pasadores cónicos |
| Agujero transversal/ranura | Ir/No-Ir · CMM | Pasadores de horquilla, orificios de retención, pasadores ranurados |
| Inspección de hilo | Ir/No-Ir Calibres de hilo | Pasadores y espárragos roscados |
| Rugosidad de la superficie | Probador de rugosidad | Superficies de deslizamiento, diámetros de rodamientos. |
| Dureza (tratado térmicamente-) | Probador de dureza | Acero endurecido y pines 17-4 PH. |
| Verificación de materiales | Espectrómetro + Certificado de Material | Materia prima entrante (EN 10204 3.1 disponible) |
| Inspección final | CMM + Informe de inspección | Aceptación dimensional final |
¿Necesita un control de calidad documentado?Envíenos sus dibujos y requisitos de inspección.
Prototipo y mecanizado de pasadores de bajo-volumen
Los proyectos de pines a menudo comienzan con prototipos - nuevos accesorios, nuevos diseños o reemplazos que deben probarse antes de la producción. apoyamosprototipo y mecanizado CNC de bajo-volumendesde muestras únicas hasta pedidos repetidos de lotes-pequeños.
Prototipo y mecanizado de pasadores de bajo-volumen
Mecanizado de prototipos
Para nuevos diseños, validación y reemplazos.
Cantidad típica:1–10 unidades
Producción de bajo volumen-
Para sistemas piloto y tiradas de producción iniciales.
Cantidad típica:10–1,000+ unidades
Repetir producción
Para pines de repuesto y pedidos recurrentes con diseños establecidos.
Cantidad típica:Basado en los requisitos del proyecto.
Adecuado para
Pasadores, pasadores de posicionamiento y guía
Pasadores de horquilla, pivote y bisagra
Pasadores cónicos y ranurados
Pasadores y espárragos roscados
Cuerpos de pasador de bloqueo de bola-
Pines eyectores, centrales y de instrumentos
Embalaje y plazo de entrega para pasadores CNC
Embalaje
Protección Individual:Bolsas de PE, espuma o película protectora para diámetros rectificados y pulidos
Protección contra la corrosión:Papel VCI y lubricación para pasadores de acero en tránsito ultramar
Pasadores de precisión:Inserciones de espuma y compartimentos separados para diámetros y roscas críticos
Pasadores endurecidos:Aceite o preventivo de óxido aplicado después de terminar el pulido.
Embalaje personalizado:Números de piezas, etiquetas, cantidades y requisitos de embalaje específicos del cliente-
Plazo de entrega típico
| Tipo de orden | Plazo de entrega típico |
|---|---|
| Prototipo | 5 a 10 días laborables |
| Pedido de bajo volumen- | 10 a 20 días laborables |
| Orden de producción | 15 a 30 días laborables |
| Repetir orden | 10 a 25 días laborables |
Preguntas frecuentes
P: ¿Qué pasadores mecanizados por CNC puedes fabricar?
R: Fabricamos pasadores personalizados, pasadores de horquilla, pasadores de pivote, pasadores de ubicación, pasadores guía, pasadores cónicos, pasadores ranurados, pasadores y pernos roscados, cuerpos de pasadores de bloqueo de bola-, pasadores expulsores y centrales, pasadores de alineación y bisagras a partir de dibujos del cliente.
P: ¿De qué materiales mecanizan los pasadores?
R: Mecanizamos pasadores de acero al carbono y aleado (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, tipo H13), acero inoxidable (303, 304, 304L, 316, 316L, 17-4 PH, 410, 420), aluminio. (6061-T6, 6063-T5, 7075-T6, 2024-T3), latón y bronce (C36000, C46400, C93700), cobre (C10100, C11000, C17200) y titanio (Grado 2, Grado 5).
P: ¿Qué tolerancias de mecanizado CNC se pueden lograr en los pasadores?
R: Para los diámetros normalmente mantenemos ±0,01 mm, con mecanizado de precisión de hasta ±0,005 mm. Las clavijas de conexión a tierra sin centros-se pueden sujetar a clases de ajuste ISO como h6, m6, p6, g6 según el dibujo.
P: ¿Se pueden mecanizar pasadores para que encajen a presión o a presión?{1}}se deslizan?
R: Sí. Mecanizamos clavijas y pasadores de ubicación para clases de ajuste a presión (m6, n6, p6), ajuste de transición (h6, k6) y ajuste con holgura (g6, f7), con rectificado sin centros para los diámetros más ajustados.
P: ¿Se pueden mecanizar pasadores de horquilla con orificios transversales?
R: Sí. Mecanizamos pasadores de horquilla y pivote con orificios transversales para pasadores de chaveta y pasadores de retención, con posición y tamaño precisos de los orificios en titanio 4140, 316L, 17-4 PH y Grado 5.
P: ¿Pueden suministrar pines endurecidos y rectificados?
R: Sí. Suministramos pasadores-endurecidos, carburizados, nitrurados y endurecidos por inducción-en grados como 52100, 4140, 4340, 8620 y 38CrMoAlA, con rectificado de diámetro exterior a Ra 0,1–0,4 μm.
P: ¿Se pueden mecanizar pasadores y pernos roscados?
R: Sí. Mecanizamos pasadores y pernos roscados con rosca métrica, UNC/UNF y especial, incluidos pernos de rosca completa-y pasadores roscados escalonados.
P: ¿Se pueden mecanizar pasadores expulsores y centrales para moldes?
R: Sí. Mecanizamos pasadores expulsores y núcleos de acero para trabajo en caliente tipo 52100, 4140, 8620 y H13-, con diámetros templados y rectificados para utillaje de moldes.
P: ¿Pueden suministrar certificados de materiales e informes de inspección?
R: Sí. Podemos proporcionar certificados de materiales (EN 10204 3.1), informes de inspección dimensional, informes CMM, registros de acabado superficial e informes de dureza a pedido.
P: ¿Aceptan dibujos 2D y archivos CAD?
R: Podemos trabajar desde archivos de dibujo STEP, STP, IGES, IGS, SolidWorks, DXF y 2D comunes.
P: ¿Admiten prototipos y producción de bajo-volumen?
R: Sí. Admitimos cantidades de prototipos de 1 a 10 piezas, producción de bajo-volumen de 10 a 1,000+ piezas, así como pedidos repetidos de producción para pasadores estándar y especiales.
P: ¿Cuál es el plazo de entrega típico para los pasadores mecanizados por CNC?
R: Los plazos de entrega típicos son de 5 a 10 días hábiles para prototipos, de 10 a 20 días hábiles para pedidos de bajo volumen-y de 15 a 30 días hábiles para pedidos de producción, según la complejidad, la cantidad, el material y el acabado.
