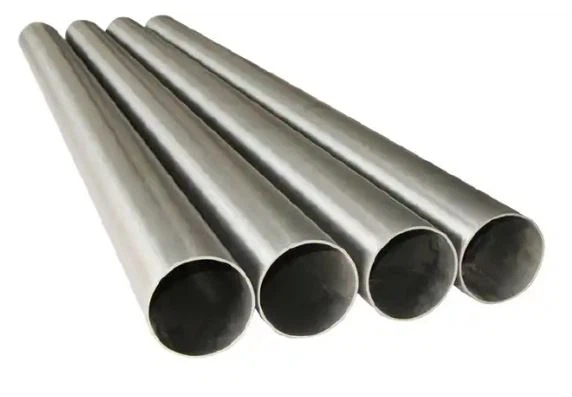

Tubos de aleación de titanio grado 2

Tubos de titanio grado 2representan el producto de titanio puro comercialmente más utilizado en aplicaciones industriales en todo el mundo. Con un excelente equilibrio entre resistencia a la corrosión, conformabilidad y resistencia moderada, las tuberías de titanio de grado 2 ofrecen un rendimiento confiable en procesamiento químico, ingeniería marina, desalinización, generación de energía y muchas otras industrias.



El titanio de grado 2 es un grado de titanio comercialmente puro (CP) que contiene:

Titanio:Mayor o igual al 99% (saldo)

Oxígeno:0,25% máximo

Hierro:0,30% máximo

Carbón:0,08% máximo

Nitrógeno:0,03% máximo

Hidrógeno:0,015% máximo



Especificaciones de la industria

Estándar	Descripción
ASTM B861	Especificación estándar para tubos sin costura de titanio y aleación de titanio
ASTM B862	Especificación estándar para tubos soldados de titanio y aleación de titanio
ASTM B338	Especificación estándar para tubos de aleación de titanio soldados y sin costura para condensadores e intercambiadores de calor
ASME SB861	Versión del código ASME para calderas y recipientes a presión
UNS R50400	Designación del sistema de numeración unificado
DIN 3.7035	Designación estándar alemana
ISO 5832-2	Implantes para cirugía (cuando corresponda)

Propiedades mecánicas (condición recocida)

Propiedad	Valor	Comparación
Resistencia a la tracción (mín.)	345 MPa (50 ksi)	Similar al acero dulce
Límite elástico (mín.)	275 MPa (40 ksi)	Adecuado para la mayoría de aplicaciones
Alargamiento (mín.)	20%	Excelente formabilidad
Reducción de Área (min)	30%	Buena ductilidad
Dureza (máx.)	80 HRB	Dureza moderada
Módulo de elasticidad	103 GPa (15 × 10⁶ psi)	56% del módulo de acero



Propiedades físicas

Propiedad	Valor	Significado
Densidad	4,51 g/cm³ (0,163 libras/pulg.³)	45% más ligero que el acero
Punto de fusión	1668 grados (3034 grados F)	Capacidad de alta-temperatura
Conductividad térmica	16.4 W/m·K	Buena transferencia de calor
Coeficiente de expansión térmica	8,6 µm/m·grados (20-100 grados)	Combina bien con vidrio y cerámica
Resistividad eléctrica	0.56 µΩ·m	Conductividad moderada
Propiedades magnéticas	No-magnético	Compatible con resonancia magnética, sin interferencias
Calor específico	0,523 J/g·grado	Capacidad calorífica moderada



Tamaños de tubería estándar (sin costura)

NPS (pulgadas)	DE (mm)	Horario 5S	Horario 10S	Horario 40S	Horario 80S
1/8"	10.3	1,24 milímetros	1,73 milímetros	2,41 milímetros	-
1/4"	13.7	1,65 milímetros	2,24 milímetros	3,02 milímetros	-
3/8"	17.1	1,65 milímetros	2,31 milímetros	3,20 milímetros	-
1/2"	21.3	1,65 milímetros	2,77 milímetros	3,73 milímetros	4,78 milímetros
3/4"	26.7	1,65 milímetros	2,87 milímetros	3,91 milímetros	5,56 milímetros
1"	33.4	1,65 milímetros	2,77 milímetros	4,55 milímetros	6,35 milímetros
1-1/4"	42.2	1,65 milímetros	2,77 milímetros	4,85 milímetros	6,35 milímetros
1-1/2"	48.3	1,65 milímetros	2,77 milímetros	5,08 milímetros	7,14 milímetros
2"	60.3	1,65 milímetros	2,77 milímetros	5,54 milímetros	8,74 milímetros
2-1/2"	73.0	2,11 milímetros	3,05 milímetros	7,01 milímetros	9,53 milímetros
3"	88.9	2,11 milímetros	3,05 milímetros	7,62 milímetros	11,13 milímetros
4"	114.3	2,11 milímetros	3,05 milímetros	8,56 milímetros	13,49 milímetros
6"	168.3	2,77 milímetros	3,40 milímetros	10,97 milímetros	18,26 milímetros
8"	219.1	2,77 milímetros	3,76 milímetros	12,70 milímetros	20,62 milímetros
10"	273.0	3,40 milímetros	4,19 milímetros	15,09 milímetros	24,61 milímetros
12"	323.9	3,96 milímetros	4,57 milímetros	17,48 milímetros	28,58 milímetros



Tolerancias dimensionales (ASTM B861)

Parámetro	Tolerancia
Diámetro exterior (OD menor o igual a 38 mm)	±0,13 milímetros
Diámetro exterior (OD 38-102 mm)	±0,25mm
Diámetro exterior (OD > 102 mm)	±0,38 milímetros
Espesor de la pared	+20% / -12.5%
Longitud	+6 mm / -0 mm (para longitudes fijas)
Rectitud	Menor o igual a 1,5 mm por 1000 mm
Ovalidad	Menor o igual al 1,5% de la DO nominal
Cuadratura de corte	Menor o igual a 0,8 mm



Material	Densidad (g/cm³)	Resistencia a la tracción (MPa)	Resistencia a la corrosión	Costo	Vida útil (marina)
Titanio Grado 2	4.51	345	Excelente	Moderado	50+ años
Acero inoxidable 304	8.00	515	Bien	Bajo	5-15 años
Acero inoxidable 316	8.00	580	Bien	Bajo	10-20 años
90/10 Cobre-Níquel	8.94	300	Bien	Moderado	10-20 años
Acero carbono	7.85	400	Pobre	Muy bajo	2-5 años
FRP/fibra de vidrio	1.8-2.0	100-200	Bien	Moderado	10-15 años
Hastelloy C-276	8.89	790	Excelente	muy alto	50+ años



Procesamiento químico

Tuberías de proceso para productos químicos corrosivos

Tubería del intercambiador de calor

Partes internas y bobinas del reactor.

Conexiones del tanque de almacenamiento



Desalinización y Marina

Redes contra incendios y refrigeración por agua de mar

Tubería de evaporador MSF y MED

Tuberías de plataformas marinas

Sistemas de agua de mar a bordo



Generación de energía

Tubería depuradora FGD

Manejo de salmuera geotérmica

Refrigeración del ciclo secundario nuclear

Transferencia de fluido solar térmico



Nuestra fábrica es una instalación especializada en fabricación de titanio equipada con maquinaria de producción avanzada que incluye hornos de refundición por arco al vacío (VAR) para fundir lingotes de alta-pureza, prensas de forja hidráulicas y molinos de perforación rotativos para la producción de tubos huecos, molinos de peregrino y bancos de trefilado en frío para la formación de tubos de precisión, hornos de recocido controlados por vacío y atmósfera-para tratamiento térmico, y líneas de acabado completas para corte, enderezamiento y procesamiento de superficies. Nuestro-laboratorio de calidad interno cuenta con espectrómetros de emisión óptica (OES) para análisis químicos, máquinas de prueba universales (UTM) para propiedades mecánicas, detectores de fallas ultrasónicos y probadores de corrientes parásitas para inspección no-destructiva, microscopios metalográficos para evaluación de microestructuras y probadores hidrostáticos para verificación de integridad de presión-garantizando que cada tubería cumpla con estrictos estándares internacionales antes del envío.
