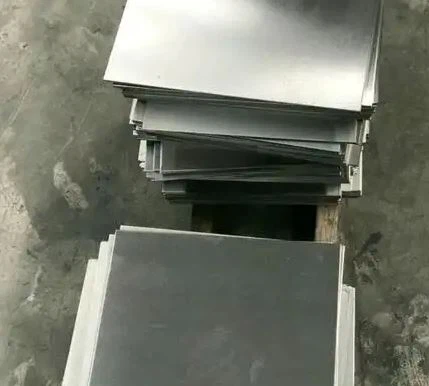

Placa de titanio grado 7

La placa de titanio Grado 7 tiene propiedades físicas y mecánicas equivalentes al titanio CP3 o Grado 2. Tiene excelentes propiedades de soldadura y fabricación y es extremadamente resistente a la corrosión, especialmente por ácidos reductores.

Envíeconsulta

Chatee ahora

Introducción del producto

¿Qué es la placa de titanio de grado 7?

Placa de titanio grado 7es una aleación de alfa-titanio-resistente a la corrosión con propiedades mecánicas similares a las de los grados de alta-pureza disponibles comercialmente. Se añade una pequeña cantidad de paladio para mejorar la resistencia a la corrosión, especialmente en ácidos minerales y agua salada fuerte.

Titanio de excelente soldabilidad

Excelente fabricabilidad

Propiedades físicas equivalentes a CP Grado 2

Propiedades mecánicas equivalentes a CP Grado 2

Más resistente a la corrosión en ácidos reductores

Aplicaciones de las placas de titanio de grado 7

Industria	Aplicaciones	Por qué se prefiere el grado 7
Procesamiento químico	Recipientes de reactores, intercambiadores de calor, columnas de destilación, sistemas de tuberías, revestimientos de tanques	Resistencia superior a los ácidos reductores donde el Grado 2 fallaría
Producción de cloro-álcali	Componentes de celdas, calentadores de salmuera, equipos de manipulación de cloro.	Excelente resistencia al cloro húmedo y ambientes clorados.
Refinación de metales	Tanques de decapado, sistemas de recuperación de ácidos, recipientes de lixiviación.	Resiste los ácidos sulfúrico y clorhídrico utilizados en el procesamiento de metales.
Farmacéutico	Recipientes de reactores, equipos de procesamiento, tanques de almacenamiento.	No-contaminante,-resistente a la corrosión para procesos críticos
Pulpa y papel	Equipos de blanqueo, digestores, tambores de lavado.	Resistencia al dióxido de cloro y a los productos químicos blanqueadores ácidos.

Especificaciones aplicables para placas:

ASTM B265– Especificación estándar para tiras, láminas y placas de titanio y aleaciones de titanio

ASME SB265– Igual que ASTM B265 para aplicaciones de recipientes a presión

ASTM B367– Fundición de titanio y aleaciones de titanio

NACE MR0175/ISO 15156– Para aplicaciones de servicio amargo

Composición química (ASTM B265 / Grado 7)

Elemento	Requisito de composición (%)	Valor típico (%)
Titanio (Ti)	Balance	Balance
Paladio (Pd)	0.12 – 0.25	0.15 – 0.20
Hierro (Fe)	Menor o igual a 0,30	0.12 – 0.20
Oxígeno (O)	Menor o igual a 0,25	0.15 – 0.20
Carbono (C)	Menor o igual a 0,08	0.02 – 0.03
Nitrógeno (N)	Menor o igual a 0,03	0.01 – 0.02
Hidrógeno (H)	Menor o igual a 0,015	0.002 – 0.005
Residuos (cada uno)	Menor o igual a 0,10	< 0.05
Residuos (totales)	Menor o igual a 0,40	< 0.20

Propiedades mecánicas (condición recocida)

Propiedad	Requisito ASTM B265	Valor típico
Resistencia a la tracción (máxima)	Mayor o igual a 345 MPa (Mayor o igual a 50 ksi)	400 – 550 MPa
Límite elástico (compensación del 0,2 %)	Mayor o igual a 275 MPa (Mayor o igual a 40 ksi)	300 – 450 MPa
Alargamiento	Mayor o igual al 20%	25 – 30%
Reducción de Área	Mayor o igual al 30%	40 – 50%
Dureza (Rockwell B)	–	75 – 85 HRB
Dureza (Brinell)	–	150 – 180 HB
Módulo de elasticidad	–	103 – 107 GPa
Relación de Poisson	–	0.33 – 0.34
Radio de curvatura (mínimo)	1.5T – 2.0T	–

Grado 7 frente a otros grados-de titanio resistentes a la corrosión

Propiedad	Grado 2 (CP-Ti)	Grado 7 (Ti-0,15Pd)	Grado 12 (Ti-0.3Mo-0.8Ni)
Resistencia a la tracción (mín.)	345MPa	345MPa	483 MPa
Límite elástico (mín.)	275 MPa	275 MPa	345MPa
Alargamiento (mín.)	20%	20%	18%
Resistencia a la corrosión (ácidos reductores)	Bien	Excelente	Muy bien
Resistencia a la corrosión en grietas	Moderado	Excelente	Excelente
Costo relativo	Bajo	Alto	Medio
Contenido de paladio	Ninguno	0.12-0.25%	Ninguno
Aplicaciones típicas	Propósito general	Ambientes químicos agresivos	Procesamiento químico, salmueras calientes.
